确定特定场景下通风管道的尺寸规格需要综合考虑多方面因素，包括通风需求、空间限制、气流特性等。以下是详细的确定步骤和关键要点：

明确通风系统的基础参数

风量（Q）计算

风量是通风管道设计的核心参数，单位为立方米 / 小时（m³/h）。

计算方法：

根据场景用途确定单位面积或单位人数的风量标准（如住宅通风按 30~50 m³/(人・h)，工业车间按有害物散发量计算）。

例：办公室面积 100㎡，层高 3m，人均面积 5㎡，按 40 m³/(人・h) 计算，总风量为（100/5）×40 = 800 m³/h。

风速（v）选择

风速影响管道阻力和噪音，需根据场景类型选择合理范围：

民用建筑：主管风速 6~12 m/s，支管 4~8 m/s（避免噪音过大）。

工业系统：主管 10~15 m/s，支管 8~12 m/s（考虑效率优先）。

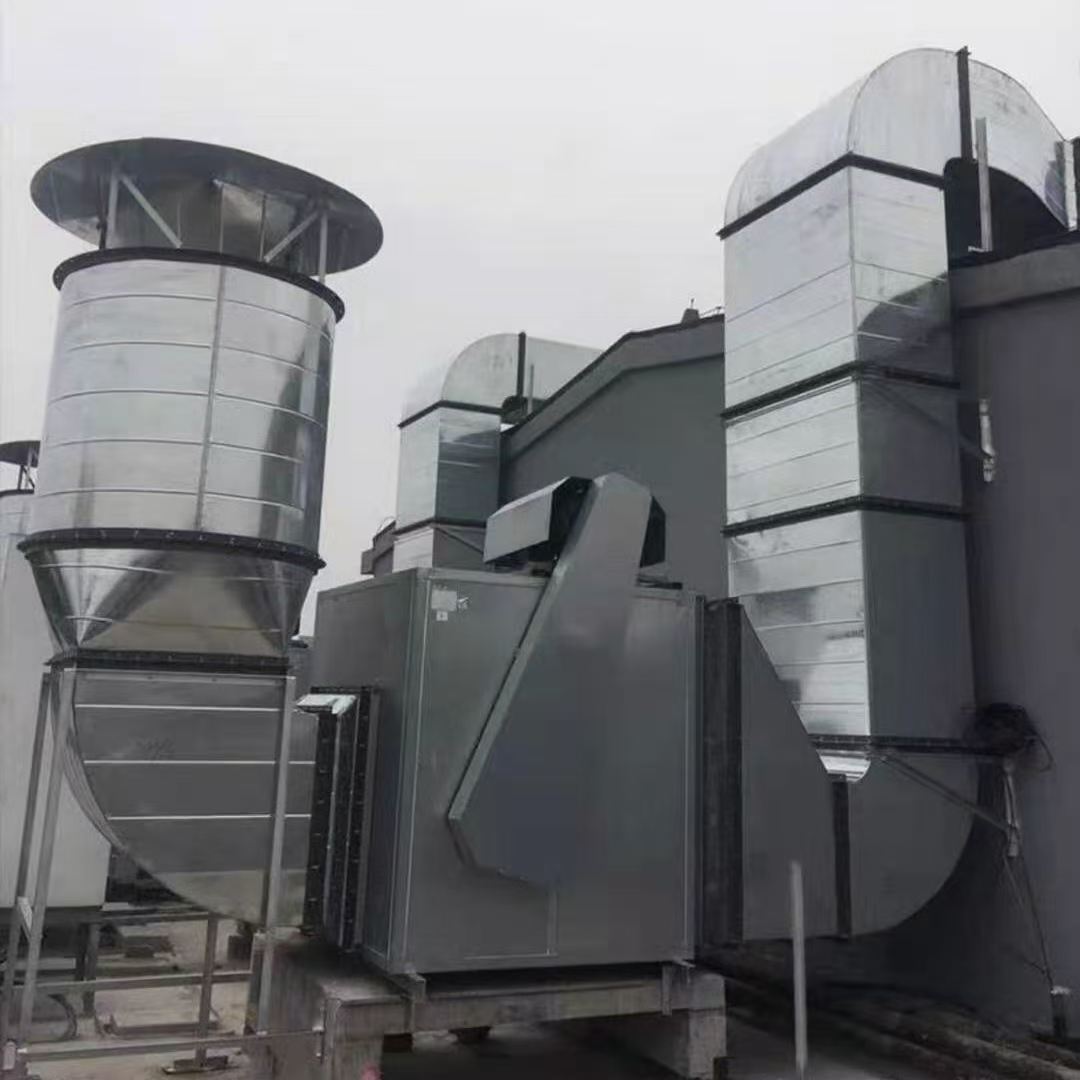

结合安装场景调整尺寸

空间限制

吊顶高度、墙体厚度等会限制管道尺寸，例如吊顶内管道需优先采用扁矩形（如 600mm×150mm），避免影响层高。

需与建筑结构（梁、柱）协调，必要时调整路由或采用变径管。

噪音控制

风速过高会导致噪音增大，住宅、医院等场景建议将支管风速控制在 6 m/s 以下，或采用消音器、软连接等措施。

材料与保温

金属管道（镀锌钢板）壁厚一般 0.5~1.2mm，塑料管道需考虑强度；保温层厚度根据节能要求确定（如防结露时厚 20~30mm）。

五、参考行业标准与规范

国内规范：

《通风与空调工程施工质量验收规范》（GB 50243）规定了管径标准与安装要求。

《民用建筑供暖通风与空气调节设计规范》（GB 50736）提供风量、风速设计参数。

七、注意事项

管径标准化：避免非标准尺寸，优先选用 GB/T 13484 或 ISO 65 duct 系列规格。

系统平衡：多支管系统需通过阀门调节流量，确保各区域风量均匀。

软件辅助：使用 CAD、Revit 或专业通风设计软件（如 TAS、HAP）进行三维建模与阻力计算，提高精度。

通过以上步骤，可系统地确定通风管道的尺寸规格，同时兼顾功能性、经济性与安装可行性。
