前言

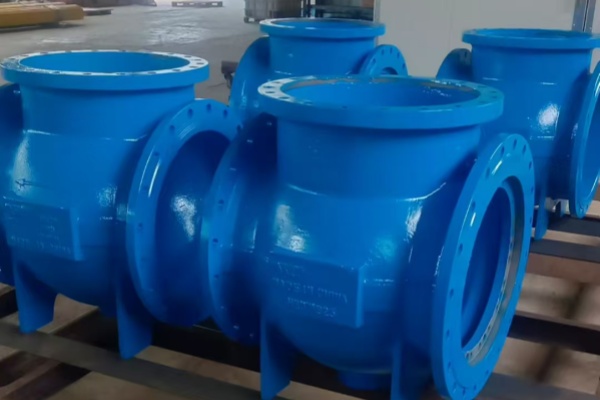

在工业涂装领域，静电喷涂技术因其高效、均匀的涂层特性而备受青睐。然而，许多制造企业面临一个共同难题：工件的边角、棱线等复杂部位如何实现完美覆盖？这些区域容易因静电屏蔽效应出现涂层薄、漏涂或流挂问题，直接影响产品的美观性和耐久性。作为北方工业重镇，天津的静电喷涂厂家通过技术创新和工艺优化，总结出了一套行之有效的边角处理方案。本文将深入解析他们的应对策略，揭秘如何让边角从“薄弱点”变为“亮点”。

一、边角覆盖的挑战：为什么普通喷涂易“失灵”？

工件的边角、锐边和细小缝隙是静电喷涂的天然“克星”。静电吸附原理决定了涂料粒子更倾向于吸附在平坦表面，而边缘处电场线集中，导致电荷密度过高，涂层难以均匀附着。“法拉第笼效应” 是核心问题——工件凹陷或内角区域形成静电屏蔽，涂料无法有效渗透。此外，边角部位的表面积与体积比高，涂料固化时易因张力不均产生缩孔或堆积。天津厂家指出，若未针对性处理，边角涂层厚度可能不足平面的50%，加速锈蚀或磨损。

二、核心技术手段：从参数调整到材料创新

为攻克边角覆盖难题，天津静电喷涂企业采用多维度协同方案，重点聚焦以下技术：

1. 静电参数精准调控
   通过降低电压（通常调整至40-70kV）并提高电流稳定性，减少边角处的电荷排斥。例如，某天津企业为汽车零部件喷涂时，采用动态电压调节技术，在喷涂棱线时自动降压，使涂料更温和地附着，避免“边缘效应”导致的涂层反弹。

2. 专用喷枪与喷嘴设计
   旋杯式喷枪 配合窄角喷嘴（如15°-25°）可定向增强边角包裹性。部分厂家引入多轴机器人喷涂系统，通过编程控制喷枪与工件的距离（维持15-20cm）及角度，确保涂料以“包裹式”轨迹覆盖棱角。一位资深工程师比喻：“这好比用毛笔描边，而非泼墨——精准才是关键。”

3. 涂料改性与黏度优化
   调整涂料配方是治本之策。天津厂商常与化工企业合作，开发高流平性涂料，添加硅烷偶联剂等成分，降低表面张力，使涂料在边角处更易铺展。同时，严格控制稀释剂比例，将黏度保持在20-25秒（涂-4杯标准），平衡流动性与附着力。

4. 预处理与挂具设计
   工件边角的预处理至关重要。阳极氧化或磷化处理 可增加基材导电性，削弱法拉第笼效应。挂具设计则注重“避让原则”——通过非导电材料屏蔽无关区域，引导电场集中覆盖边角。例如，某机箱制造商采用陶瓷夹具，使棱边涂层厚度提升至标准值的90%。

三、工艺流程图解：步步为营的覆盖策略

天津厂家将边角处理嵌入标准化流程，形成闭环管理：
工件清洁 → 导电预处理 → 静电参数设定 → 机器人路径规划 → 多层薄涂 → 固化监测
其中，“多层薄涂” 是精髓：首层以低膜厚（10-15μm）打底，填充微观孔隙；后续层逐次增加厚度，避免单次厚涂引起的流挂。这种策略类似于“砌墙”，通过逐层累积实现边角无死角防护。

四、案例实证：天津企业的创新实践

• 案例1：轨道交通铝合金型材
  某天津供应商为高铁车厢型材喷涂时，发现连接处棱角频繁露底。技术团队通过双组分环氧涂料 与六轴机器人联用，调整喷枪在棱角处停留时间延长0.5秒，并使型材以2°增量旋转喷涂。结果边角涂层厚度从35μm提升至65μm，盐雾测试耐腐蚀时间超过1000小时。

• 案例2电子设备金属外壳
  针对散热孔边缘覆盖不足的问题，企业采用脉冲式静电喷涂，以间歇高压击穿屏蔽电场，同时辅以预加热工艺（工件升温至40°C），降低涂料黏度。最终孔缘涂层均匀度偏差控制在±3μm内，良品率提升至98.5%。

五、未来趋势：智能化和环保化双轮驱动

随着工业4.0深入，天津静电喷涂行业正迈向数据驱动决策。通过物联网传感器实时监测边角涂层厚度，并利用AI算法动态修正参数，实现“自适应喷涂”。此外，水性涂料和UV固化技术的普及，进一步解决了边角处溶剂残留导致的环保与安全问题。一位行业专家强调：“未来的竞争不再是单一技术比拼，而是工艺生态的整合能力。”

通过上述综合措施，天津静电喷涂厂家不仅化解了边角覆盖的行业痛点，更将挑战转化为技术升级的契机。从参数微调到智能改造，每一处细节的精雕细琢，正是中国制造向高质量跃迁的缩影。
