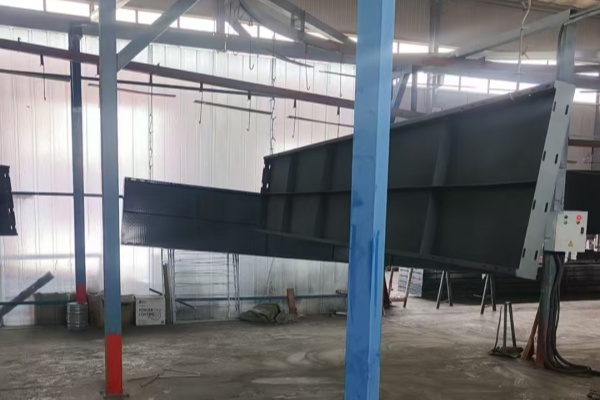

这个问题问到了点子上，直接关系到静电喷涂的最终质量。天津静电喷涂：金属制品静电喷涂效果主要受喷涂材料、工艺参数、基材处理三大核心因素影响，三者共同决定了涂层的附着力、均匀度和耐用性。

1. 喷涂材料因素

材料本身的特性是效果的基础，主要影响涂层的附着和外观表现。

粉末涂料质量：粉末的粒径分布、熔融流动性和稳定性直接相关。粒径不均会导致涂层厚薄不一，流动性差则易出现针孔或橘皮。

粉末与基材匹配度：不同金属基材（如钢铁、铝合金）需搭配对应材质的粉末涂料。例如，铝合金需用耐氧化的专用粉末，否则易出现脱落。

辅助材料品质：除油剂、磷化液等前处理材料若纯度不足，会残留杂质，影响后续涂层的附着力。

2. 工艺参数因素

喷涂过程中的参数设置是控制效果的关键，直接决定涂层的均匀性和致密性。

静电电压与电流：电压通常在 60-120kV，电流在 10-100μA。电压过低会导致粉末吸附力弱，易出现漏喷；电压过高则可能产生 “法拉第笼效应”，使工件边角涂层过厚。

喷涂距离与速度：喷枪与工件距离一般为 15-30cm，移动速度保持匀速（通常 30-60cm/s）。距离过近易导致局部积粉，过远则粉末利用率低；速度不均会造成涂层厚度差异。

固化温度与时间：需严格遵循粉末涂料的固化要求，如环氧粉末通常需 180℃固化 15-20 分钟。温度不足会导致涂层未完全固化，硬度低；温度过高则可能使涂层变色、开裂。

3. 基材处理因素

天津静电喷涂：金属基材的表面状态是涂层附着的前提，处理不当会直接导致涂层脱落或失效。

表面清洁度：基材表面若残留油污、锈迹或灰尘，会形成隔离层，使涂层无法紧密附着，后期易出现鼓泡或脱落。

表面粗糙度：通过喷砂、磷化等工艺形成适度粗糙度（一般 Ra 1.6-6.3μm），可增加涂层与基材的接触面积。粗糙度不足会降低附着力，过高则易藏污纳垢，影响外观。

基材平整度：基材本身若存在变形、凹陷，即使喷涂均匀，也会放大表面缺陷，影响最终外观效果。
